TV - Resist.Tubular Bobinada Vitrificada
TVN - Resist.Tubular Bobinada Vitrificada Anti-inductiva
TVR - Resist.Tubular Bobinada Vitrificada Ajustable

Este tipo de resistencias de construcción eléctricamente soldada en su totalidad para mayor fiabilidad, llevan dos (a veces, 3) capas de esmalte especial vitrificado a alta temperatura, proporcionando así superior rigidez dieléctrica, elevada resistencia de aislamiento y protección climática, clasificándolas en la categoría de resistencias aisladas.
Las únicas partes de las resistencias no recubiertas por el esmalte vitrificado son los terminales radiales estañados, de fácil soldabilidad.

TVN: El bobinado Ayrton-Perry consiste en dos hélices devanadas en sentido contrario. Estas dos hélices quedan conectadas en paralelo. La inductancia resultante se reduce grandemente debido a que las corrientes en las dos hélices actúan en sentido contrario.

Las series TV, TVN y TVR cumplen con las Normas
CCTU 04-02C.


Terminal Collar
 TV   TVN
TVR

Con uno o más collares terminales intermedios en contacto por medio de un botón de plata con los hilos de la ventana al descubierto.



CARACTERISTICAS GENERALES
  • Construcción Totalmente Soldada
  • Máxima Fiabilidad
  • Alta Estabilidad
  • Elevada Rigidez Dieléctrica
  • Gran Capacidad de Sobrecarga
  • Gran Resistencia de Aislamiento
  • Incombustibilidad
  • Bajo Coeficiente de Temperatura
  • Tolerancias normales: ± 10%, ± 5%, ± 2%
  • Coeficiente de temperatura: < 150 ppm/ ºC
 CURVA DE DESCLASIFICACION DE LA POTENCIA EN FUNCION DE LA TEMPERATURA AMBIENTE



TEMPERATURA AMBIENTE EN ºC


Tipos Terminales Collar

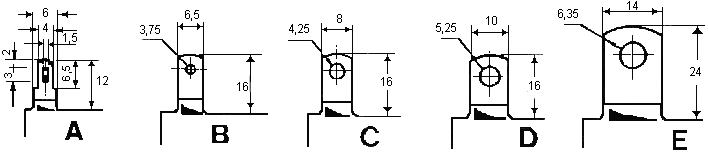

Terminal Bc: misma forma que el terminal B pero con una altura de 10 mm en lugar de 16 mm


Tabla de Especificaciones

MODELOS
DIMENSIONES
(mm)		 POTENCIA (W) para  TEMP. RESISTENCIA VALORES OHMICOS
Tamb. 25ºC		 TENSION MAX. ADMISIBLE
en Vca		 TIPOS DE TERMINAL SISTEMAS DE MONTAJE
TV TVR
D L d <=350ºC <=420ºC min. máx. min. máx. TV TVR TVN
TV 10.45 10 45 6 13 19 0R82 10K 3R3 2K5 380 300 380 A-B-Bc-S V-HS
TV 12.50 12 50 8 19 28 1R 12K 3R9 3K 550 350 550 A-B-Bc-S-Tr V-HS
TV 12.75 12 75 8 30 45 1R3 22K 5R6 4K7 800 550 800 A-B-Bc-S-Tr V-HS
TV 20.75 20 75 14 46 72 1R6 33K 6R6 6K8 800 550 800 A-B-Bc-S V-HS
TV 20.100 20 100 14 58 90 2R 47K 8R2 10K 900 630 900 A-B-Bc-S V-HS
TV 26.87 26 87 19 67 100 5R6 43K 8R2 10K 850 600 850 C-D-Tr V1-HS-HP
TV 26.165 26 165 19 130 195 18R 100K 18R 22K 1600 1000 1600 C-D-Tr V1-HS-HP
TV 30.100 30 100 22 85 135 5R6 68K 12R 15K 900 630 900 C-D-S-Tr V1-HS-HP
TV 30.153 30 153 22 130 200 5R6 120K 22R 25K 1500 1000 1500 C-D--STr V1-HS-HP
TV 30.203 30 203 22 170 265 6R8 150K 27R 35K 2000 1300 2000 C-D-S-Tr V1-HS-HP
TV 30.267 30 267 22 240 355 8R2 220K 33R 47K 3000 1750 3000 C-D-S-Tr V1-HS-HP
TV 30.305 30 305 22 280 400 11R 270K 47R 56K 3400 2000 3400 C-D-S-Tr V1-HS-HP

S: Tipo Terminal Sortija

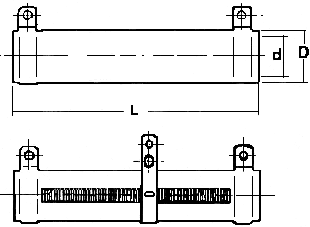

Cuadro de Dimensiones



Tr: Tipo Terminal Tracción
Cuadro de Dimensiones

     Sistemas de
Montaje

TVN: Para sus Valores Ohmicos mínimos y máximos consultar con el Dpto. Técnico

Sellado: Impreso según Normas. No le afecta la acción de disolventes de limpieza comunes en la industria.

Ejemplo de Pedido:

TV-30.203 - 6R8 ± 5%  "HP"
Tipo Val.Ohm. Toler. Sistemas de
Montaje

Indicar Tipo Terminal (Collar; Sortija; Tracción)
