TERMINAL SORTIJA (S)

TV / TS   TVR / TSR



Terminal Sortija
Agujero de fijación
para tornillo M.5
Para Ø Tubo(mm) Tipo de Clips
10 C-10
12 C-12
20 C-20
30 C-30

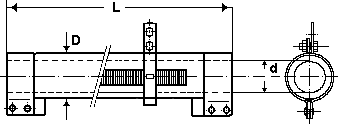

 Clips de Bronce Fosforoso,  acabado niquelado, sirven como soporte de fijación mecánica de la resistencia y a su vez para su conexionado eléctrico.

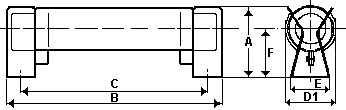

Dimensiones Finales de las Resistencias Sortija Montadas en sus Clips
Dimensiones
del Tubo Base 		Dimensiones en mm
(mm) A B C D1 E F
10.45 38 49 37 14,5 16,5 22,5
12.50 43 55 43 16,5 18 26
12.75 43 80 68 16,5 18 26
20.75 47 80 66 25 19 26
20.100 47 106 92 25 19 26
30.100 64 109 87 35 29 35
30.153 64 160 138 35 29 35
30.203 64 210 188 35 29 35
30.267 64 274 252 35 29 35
30.305 64 312 290 35 29 35
