SL - Resistencias Bobinadas Axiales Siliconadas
                           Muy Bajo Valor Ohmico

  • Valores Ohmicos extremadamente bajos
  • Bajo Coeficiente de Temperatura
  • Baja Inductancia
  • Excelente Estabilidad
  • Máxima Temperatura de Trabajo = 300 ºC


(mm)


TABLA GENERAL DE CARACTERISTICAS

TIPO POTENCIA
p/ Ths <= 300ºC		 VALORES OHMICOS DIMENSIONES
(mm) 		RIGIDEZ
DIELECTRICA		 TOLERANCIA
T amb. 25ºC MINIMO MAXIMO D L H
SL-3 3W 0R003 0R100 6,10 12,5 31,5 500 V.a.c. ± 10%; ± 5%;
± 2%; ± 1%
SL-5 5W 0R005 0R100 7,50 16 35 500 V.a.c. ± 10%; ± 5%;
± 2%; ± 1%

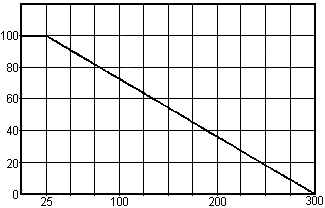

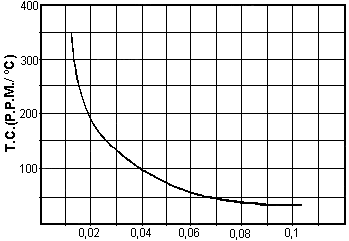

CURVA DE DESCLASIFICACION DE LA POTENCIA EN  FUNCION DE LA TEMPERATURA AMBIENTE COEFICIENTE DE TEMPERATURA EN FUNCION
DEL VALOR OHMICO


TEMPERATURA AMBIENTE EN ºC


RESISTENCIA EN OHMIOS



CONSTRUCCION

NUCLEO: Barra Esteatita rectificada alta conductividad térmica.
CAZOLETAS: de Acero Inoxidable AISi-305 montadas a presión sobre la barra
ELEMENTO RESISTENTE: Aleación Ni-Cr; Cu-Ni
TERMINALES: de Cobre electrolítico, estañados con aleación Sn-Pb 60/40.
RECUBRIMIENTO: Gruesa capa de cemento especial de Silicona resistente a alta Temperatura

Se pueden suministrar encintadas los Modelos: SL-3 y SL-5

Ejemplo de Pedido:

SL-3 - 0R05  ± 1%
Tipo Val.Ohm. Toler.
